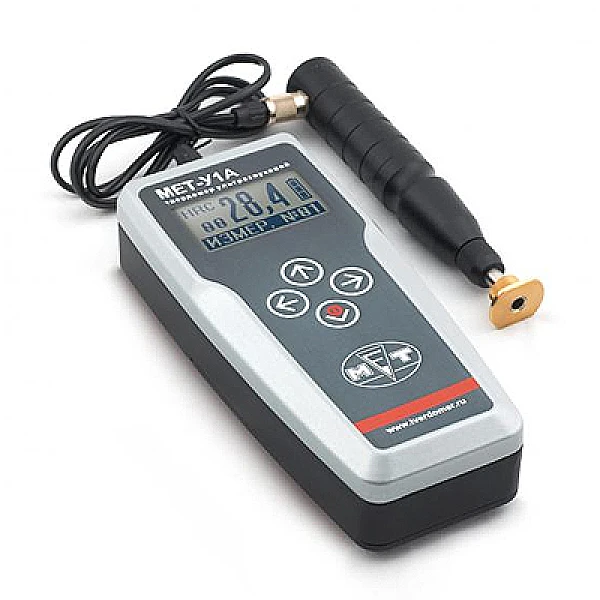

МЕТ-У1А - портативный программируемый ультразвуковой твердомер в алюминиевом корпусе
Важная особенность: В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1. Твердомер аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси. Прибор внесен в отраслевой реестр средств измерений МПС РФ. Твердомер выпускается в пластмассовом МЕТ-У1 и металлическом корпусе МЕТ-У1А. Твердомер МЕТ-У1 реализует метод ультразвукового контактного импеданса (UCI). Начало серийного производства ультразвукового толщиномера МЕТ-У1: 2000 г.
Принцип действия ультразвукового толщиномера МЕТ У1 А:
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс. Ограничения ультразвукового толщиномера МЕТ-У1А: Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.
Основные возможности ультразвукового толщиномера МЕТ У1:
измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
подключение по заявке укороченного датчика У1/2.
Ультразвуковой толщиномер МЕТ-У1А измеряет твердость следующих изделий:
любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
металлических покрытий;
изделий сложной формы, в труднодоступных местах.
Гарантия на ультразвуковой твердомер МЕТ-У1А: 3 года.
Проведем демонстрацию оборудования онлайн или в нашем офисе
При поставках по России и в страны ближнего зарубежья
Электронный блок
Датчик ультразвуковой У1
Блок питания
Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
Паспорт и Методика Поверки
Свидетельство о поверке "ФГУП ВНИИФТРИ"
Кабель для связи с компьютером через USB-порт
CD-диск с программным обеспечением
Универсальный чехол
Упаковочная сумка
Комплектность при поставках в страны дальнего зарубежья
Электронный блок
Датчик ультразвуковой У1
Блок питания
Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
Паспорт (на английском языке)
Calibration certificate (VNIIFTRI)
Кабель для связи с компьютером через USB-порт
CD-диск с программным обеспечением
Универсальный чехол
Упаковочная сумка
Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1А:
Эталонные меры твёрдости (гост 9031-75; 8.426-81)
Притирочная смазка
Штатив для датчика
Шлифовальная машинка на аккумуляторах
Сменная насадка к датчику
Кондуктор датчика
Короткий датчик
Эталонные меры твёрдости (гост 9031-75; 8.426-81)
для проверки правильности показаний твердомера и, в случае необходимости, его калибровки. - Меры твердости Роквелла МТР (HRC) - Меры твердости Бринелля МТБ (HB) - Меры твердости Виккерса МТВ (HV) - Меры твердости Шора МТШ (HSD)
Притирочная смазка
Обеспечивает надёжную фиксацию и полный контакт с подложкой штатива при измерении твёрдости малых и тонких изделий.
Штатив для датчика
Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах. Использование штатива и смазки для притирки деталей с ультразвуковым твердомером МЕТ-У1Апозволяет уменьшить погрешность измерения! Возможности штатива для ультразвукового датчика твердомера МЕТ-У1А: регулируемая высота установки датчика; плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.
Шлифовальная машинка на аккумуляторах для ультразвукового твердомера МЕТ-У1А
Обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.
Шероховатость поверхности в зоне измерения не более, Ra
2,5
Регулируемый диапазон частоты вращения, об/мин
5000 - 35000
Масса, кг
0,424
Время зарядки аккумулятора, ч
3
Тип аккумуляторной батареи
LiIon
Напряжение аккумулятора, V
10,8
Количество сменных принадлежностей оснастки для шлифования, чистки, полировки, гравировки, резки и заточки
Сменная насадка к датчику для ультразвукового твердомера МЕТ-У1А
Обеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.
Кондуктор датчика
Обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.). Изготавливается индивидуально под типоразмеры изделий заказчика.
Короткий датчик для ультразвукового твердомера МЕТ-У1А
Короткая модель датчика предназначена для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Габаритные размеры, мм (длина/диаметр): 80/40.
