АБДЛ-Тритон

АБДЛ-Тритон

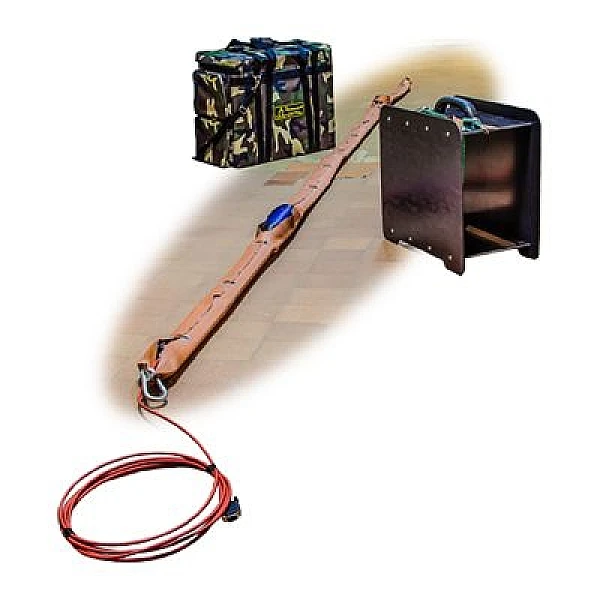

Антенный блок АБДЛ-Тритон – неэкранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных встроенных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется встроенный оптический кабель. В качестве внешнего охранного кожуха используется рукав пожарный “Армтекс” (“Латекс”) диаметром 77 мм, внутренний охранный кожух – рукав пожарный “Армтекс” диаметром 66 мм.

Антенный блок имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приемный блоки со сменными вибраторами и блоки питания. АБДЛ имеет складное, герметичное исполнение, и может работать под водой и на пересеченной местности.

Внутри полупрозрачных крышек корпусов приемного и передающего блоков расположены светодиодные индикаторы, которые показывают текущее состояние каждого блока. При подаче питания на приемный и передающий блоки светодиодный индикатор приемного блока горит постоянно, а светодиодный индикатор передающего блока горит только в режиме зондирования.

Георадарный профиль по Александровскому плато, выполненный георадаром “ОКО-2” с антенным блоком АБДЛ “Тритон”.

Геологическая интерпретация основывается на данных скважин, пробуренных на плато. Максимальная глубина скважин – 15 метров.
